增压泵的功用以及工作原理
信息来源：www.myruituo.com 发布时间：2017.07.03
一般气路中的压力不高于1.0MP。但是在有些情况下，却需要少量、局部高压气体。因此需要使用增压泵对部分支路进行增压。

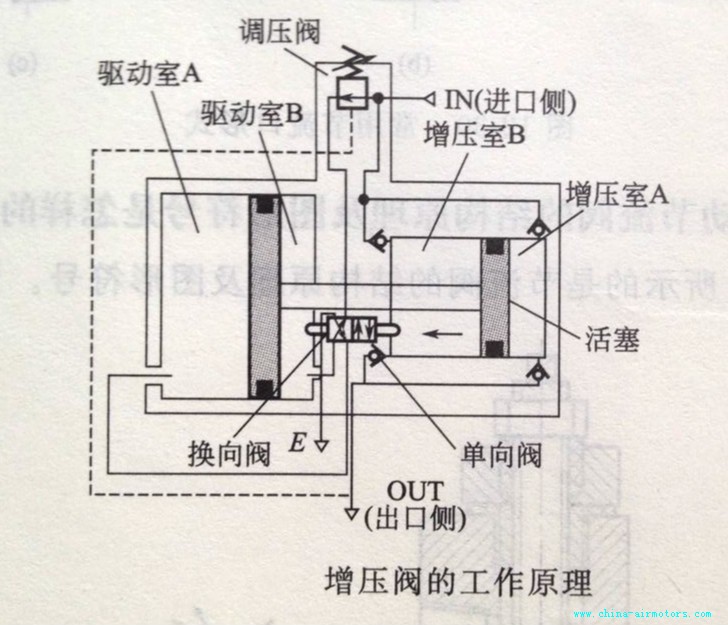

增压泵工作原理图
增压泵的工作原理。输入的气压分两路：一路打开单向阀充入小气缸的增压室A和B；另一路经调压阀及换向阀，向大气缸的驱动室B充气，驱动室A排气。这样大活塞左移，带动小活塞也左移，增压室B增压，打开单向阀从出口送出高压气体。小活塞走到头，使换向阀切换，则驱动室A进气，驱动室B排气，大活塞反向运动，增压室A增压，打开单向阀，继续从输出口送出高压气体，以上动作反复进行，便可从出口得宝连续输出的高压气体。出口压力反馈至调压阀，使出口压力自动保持在某一值。得到在增压比范围内的任意设定的出口压力。
